Il test di resistenza all'isolamento è un aspetto cruciale di garantire la sicurezza e le prestazioni delle apparecchiature elettriche, in particolare per i trasformatori di potenza di tipo a secco della bobina fuso. Come fornitore leader di trasformatori di potenza a secco a secco della bobina fusione, comprendiamo il significato dell'adesione a rigorosi standard di test di resistenza all'isolamento. In questo blog, approfondiremo i dettagli di ciò che comporta lo standard di test di resistenza all'isolamento per un trasformatore di potenza a secco a bota di fusione.
Comprensione della resistenza all'isolamento nei trasformatori di potenza di tipo a secco della bobina fusione
Prima di discutere gli standard di test, è essenziale capire cos'è la resistenza all'isolamento e perché è importante nei trasformatori di potenza di tipo a secco della bobina. La resistenza all'isolamento è una misura dell'opposizione al flusso di corrente continua attraverso il materiale isolante del trasformatore. È un indicatore dell'integrità del sistema di isolamento, progettato per evitare che la corrente elettrica perdesse al contenitore del trasformatore o ad altri componenti.
In trasformatori di potenza di tipo a secco fuso a bobina, il sistema di isolamento è costituito da resina epossidica lanciata attorno agli avvolgimenti. Questa resina cast fornisce isolamento elettrico, supporto meccanico e protezione da fattori ambientali come umidità, polvere e sostanze chimiche. Un elevato valore di resistenza all'isolamento indica che l'isolamento è in buone condizioni e può effettivamente prevenire perdite elettriche. Al contrario, un basso valore di resistenza all'isolamento può suggerire un degrado dell'isolamento, che può portare a guasti elettrici, cortometraggi e persino guasti al trasformatore.
Importanza dei test di resistenza all'isolamento
Il test di resistenza all'isolamento è un metodo di test non distruttivo che viene utilizzato per valutare le condizioni del sistema di isolamento in un trasformatore di potenza a secco a secco della bobina fuso. Test regolari aiutano a rilevare potenziali problemi di isolamento in una fase iniziale, consentendo una manutenzione e una riparazione tempestiva per prevenire guasti costosi.
Durante il processo di produzione, vengono eseguiti test di resistenza all'isolamento per garantire che il trasformatore soddisfi gli standard di qualità specificati. Dopo l'installazione, i test periodici vengono effettuati nell'ambito dei programmi di manutenzione preventiva per monitorare la condizione di isolamento nel tempo. Inoltre, sono richiesti anche test di resistenza all'isolamento prima di energizzare un trasformatore nuovo o riparato per verificarne la sicurezza e l'affidabilità.
Standard di test di resistenza all'isolamento per trasformatori di potenza di tipo a secco della bobina fuso
Lo standard di test di resistenza all'isolamento per trasformatori di potenza di tipo a secco della bobina fuso è definito da vari standard internazionali e nazionali, come gli standard internazionali della Commissione elettrotecnica (IEC) e gli standard AMERICANO NAZIONALE DELL'INSTATTORIO NAZIONALE (ANSI).
Standard IEC
IEC 60076 - 11 è lo standard che affronta specificamente i trasformatori di alimentazione a secco, inclusi trasformatori di tipo a secco della bobina fuso. Secondo questo standard, la resistenza all'isolamento di un trasformatore di tipo a secco deve essere misurata utilizzando una tensione di corrente diretta di 1000 V o 2500 V, a seconda della tensione nominale del trasformatore.
Per i trasformatori con una tensione nominale fino a 1 kV, viene generalmente utilizzata una tensione di prova di 1000 V. Il valore misurato di resistenza all'isolamento dovrebbe essere di almeno 1 MΩ a una temperatura di 20 ° C. Per i trasformatori con una tensione nominale superiore a 1 kV, viene utilizzata una tensione di prova di 2500 V e la resistenza all'isolamento dovrebbe essere di almeno 10 MΩ a 20 ° C.
È importante notare che il valore di resistenza all'isolamento dipende dalla temperatura. All'aumentare della temperatura, la resistenza all'isolamento diminuisce. Pertanto, il valore di resistenza all'isolamento misurato deve essere corretto a una temperatura di riferimento di 20 ° C usando il fattore di correzione della temperatura specificato nello standard.
Standard ANS
ANSI C57.12.01 è lo standard per i requisiti generali per la distribuzione a secco e i trasformatori di potenza. Simile agli standard IEC, gli standard ANSI richiedono anche test di resistenza all'isolamento utilizzando una tensione di corrente diretta. Per trasformatori di tipo asciutto, viene comunemente utilizzata una tensione di prova di 1000 V o 2500 V, a seconda della tensione nominale.
I valori minimi di resistenza di isolamento accettabili specificati dagli standard ANSI si basano anche sulla tensione nominale del trasformatore. Per trasformatori a bassa tensione (fino a 600 V), la resistenza all'isolamento dovrebbe essere di almeno 1 MΩ. Per trasformatori di media tensione (sopra 600 V), la resistenza all'isolamento dovrebbe essere di almeno 10 MΩ.
Procedura di test
Il test di resistenza all'isolamento per un trasformatore di potenza a secco a secco della bobina fuso viene in genere effettuato utilizzando un tester di resistenza all'isolamento, noto anche come megger. La procedura di test prevede i seguenti passaggi:
- Isolamento: Il trasformatore dovrebbe essere completamente isolato dalla fonte di alimentazione e da tutte le apparecchiature connesse. Ciò include la disconnessione di tutti i cavi di input e output, nonché eventuali connessioni di messa a terra.
- Scarico: Prima di testare, gli avvolgimenti del trasformatore devono essere scaricati per rimuovere qualsiasi carica elettrica residua. Questo può essere fatto a corto - Circuitando gli avvolgimenti utilizzando uno strumento di scarico adatto.
- Connessione: I cavi Megger sono collegati agli avvolgimenti del trasformatore. Un piombo è collegato all'avvolgimento ad alta tensione e l'altro piombo è collegato all'avvolgimento a bassa tensione o alla custodia del trasformatore, a seconda della configurazione del test.
- Test: Il Megger è acceso e la tensione di prova viene applicata per un periodo specificato, di solito 60 secondi. Il valore di resistenza all'isolamento viene quindi letto dal display Megger.
- Registrazione e analisi: Il valore misurato di resistenza all'isolamento viene registrato e, se necessario, corretto alla temperatura di riferimento di 20 ° C. Il valore viene quindi confrontato con lo standard specificato per determinare la condizione del sistema di isolamento.
I nostri prodotti e conformità
Come fornitore di trasformatori di alimentazione a secco a bobina fuso, offriamo una vasta gamma di prodotti conformi agli standard di test di resistenza all'isolamento internazionali. NostroTrasformatore ad alta tensione di tipo secco in resinaè progettato per soddisfare i più severi requisiti di qualità e sicurezza. Questi trasformatori subiscono rigorosi test di resistenza all'isolamento durante il processo di produzione per garantire la loro affidabilità e prestazioni.

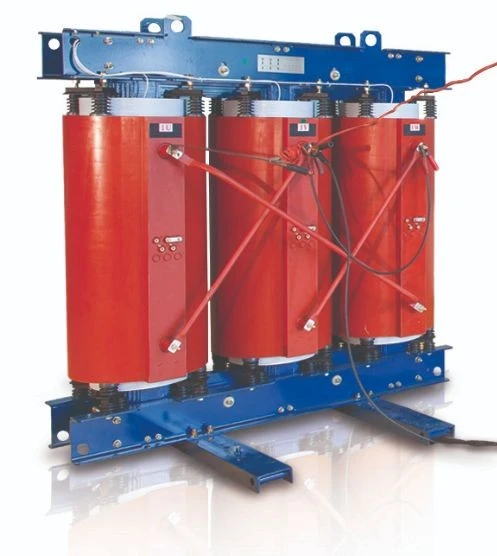

Forniamo anche ilSCB - 1250KVA H CLASSE TRE PASE DRY -DRYFORMER, che è noto per il suo sistema di isolamento di alta qualità ed eccellenti prestazioni elettriche. NostroSerie SCB 20KV Transformer di tipo seccoè un altro prodotto che aderisce agli standard dei test di resistenza all'isolamento, rendendolo adatto a varie applicazioni industriali e commerciali.
Contattaci per l'approvvigionamento
Se sei sul mercato per trasformatori di alimentazione a secco a bobina fuso ad alta qualità, ti invitiamo a contattarci per l'approvvigionamento. Il nostro team di esperti può fornirti informazioni dettagliate sul prodotto, supporto tecnico e prezzi competitivi. Ci impegniamo a fornire trasformatori affidabili ed efficienti che soddisfano i requisiti specifici. Che tu abbia bisogno di un singolo trasformatore o di un'installazione su larga scala, abbiamo le competenze e le risorse per servirti.
Riferimenti
- Commissione elettrotecnica internazionale (IEC). IEC 60076 - 11: trasformatori di alimentazione a secco.
- American National Standards Institute (ANSI). ANSI C57.12.01: Requisiti generali per la distribuzione a secco e i trasformatori di potenza.
