Ehilà! Sono un fornitore di trasformatori di distribuzione e spesso mi viene chiesto come viene determinata la capacità nominale di un trasformatore di distribuzione. È un argomento piuttosto importante, soprattutto se sei alla ricerca di un nuovo trasformatore. Quindi, ho pensato di condividere alcuni spunti su questo.
Prima di tutto, capiamo cosa significa la capacità nominale di un trasformatore di distribuzione. In poche parole, è la quantità massima di energia elettrica che un trasformatore può gestire in normali condizioni operative senza surriscaldarsi o danneggiarsi. Di solito viene misurato in kilovolt-ampere (kVA).
Fattori che influenzano la capacità nominale
Requisiti di carico
Uno dei fattori più cruciali nel determinare la capacità nominale è il carico che servirà il trasformatore. È necessario considerare sia le richieste di carico presenti che quelle future. Ad esempio, se stai allestendo una piccola unità industriale, devi capire quante macchine funzioneranno contemporaneamente e quale sarà il loro consumo energetico. Diciamo che hai alcuni motori, alcuni sistemi di illuminazione e forse alcuni computer. Sommi i requisiti di alimentazione di tutti questi dispositivi.
Ma non si tratta solo del carico attuale. È necessario pensare anche all’espansione futura. Forse prevedi di aggiungere altre macchine nei prossimi due anni. Pertanto, dovresti considerare una certa capacità aggiuntiva per far fronte a questa crescita. In caso contrario, potresti dover sostituire il trasformatore prima del previsto, il che può essere piuttosto costoso.
Condizioni ambientali
Anche l’ambiente in cui verrà installato il trasformatore gioca un ruolo importante. Se il trasformatore verrà posizionato in un clima caldo, avrà più difficoltà a dissipare il calore. Il calore è nemico dei trasformatori perché può ridurne l’efficienza e la durata. Pertanto, in una zona calda, potresti aver bisogno di un trasformatore con una capacità nominale maggiore rispetto a quella che avresti in un clima più fresco.
D'altra parte, se il trasformatore è installato in un'area ben ventilata, resiste meglio al calore. Una buona ventilazione aiuta a rimuovere il calore generato durante il funzionamento. Ad esempio, se un trasformatore viene posizionato in un cortile aperto con abbondante circolazione d'aria, può funzionare in modo più efficiente rispetto a uno in una stanza ristretta e scarsamente ventilata.
Metodo di raffreddamento
Esistono diversi metodi di raffreddamento per i trasformatori di distribuzione e ciò influisce sulla capacità nominale. I più comuni sono quelli raffreddati ad aria e ad olio.
I trasformatori raffreddati ad aria utilizzano l'aria per dissipare il calore. Solitamente sono più piccoli e meno costosi, ma hanno una capacità nominale inferiore rispetto ai trasformatori raffreddati ad olio. I trasformatori raffreddati ad aria sono adatti per applicazioni su piccola scala in cui il carico non è troppo elevato.

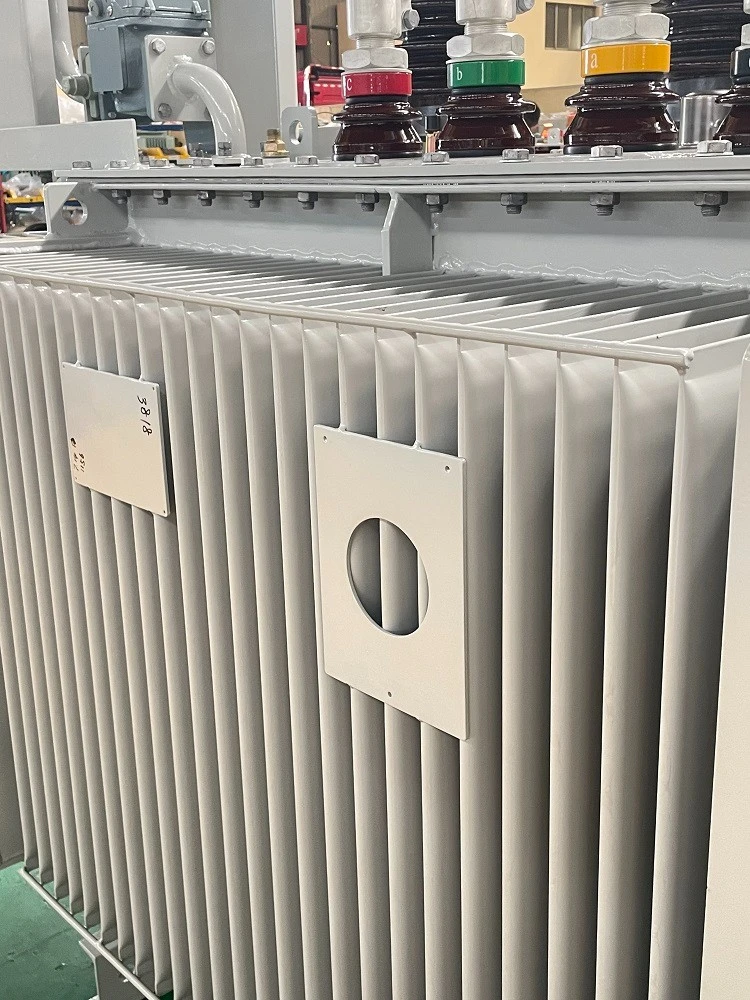

I trasformatori raffreddati ad olio, invece, utilizzano l'olio per trasferire il calore lontano dal nucleo e dagli avvolgimenti. L'olio ha proprietà di trasferimento del calore migliori rispetto all'aria, il che consente al trasformatore di gestire più potenza. Ecco perché vengono spesso utilizzati in applicazioni industriali e commerciali più grandi. Se sei interessato ai trasformatori raffreddati ad olio, puoi consultare il nostroTrasformatore di distribuzione trifase a bagno d'olioETrasformatore di distribuzione dell'olio in rame.
Calcolo della capacità nominale
Calcolare la capacità nominale non è sempre semplice, ma è possibile seguire alcuni passaggi generali.
Innanzitutto è necessario determinare il carico collegato. Questa è la potenza totale di tutti i dispositivi elettrici che verranno collegati al trasformatore. Queste informazioni si trovano sulle targhette dei dispositivi.
Successivamente, consideri il fattore domanda. Il fattore di domanda è il rapporto tra la domanda massima di un sistema e il carico totale collegato. Non tutti i dispositivi funzioneranno a piena capacità contemporaneamente. Ad esempio, in un edificio per uffici, non tutte le luci e i computer saranno sempre accesi alla massima potenza. Pertanto, il fattore di domanda ti aiuta a stimare la potenza effettiva che il trasformatore dovrà fornire.
Supponiamo di avere un carico collegato di 100 kVA e il fattore di domanda è 0,8. Quindi la richiesta massima è 100 kVA x 0,8 = 80 kVA.
È inoltre necessario tenere conto del fattore diversità. Il fattore diversità tiene conto del fatto che tipi diversi di carichi hanno modelli di utilizzo diversi. Ad esempio, in un centro commerciale, il picco di domanda del sistema di illuminazione potrebbe non verificarsi contemporaneamente al picco di domanda del sistema di condizionamento. Il fattore di diversità è solitamente maggiore di 1.
Dopo aver considerato il fattore di domanda e il fattore di diversità, si calcola la capacità del trasformatore richiesta. Potresti anche aggiungere un margine di sicurezza, solitamente intorno al 10-20%, per tenere conto di eventuali aumenti imprevisti del carico o variazioni delle condizioni operative.
Importanza di determinare correttamente la capacità nominale
Ottenere la giusta capacità nominale è estremamente importante. Se scegli un trasformatore con una capacità troppo bassa, sarà sovraccaricato. Un trasformatore sovraccarico può surriscaldarsi, provocando guasti all'isolamento, cortocircuiti e persino incendi. Può anche causare cadute di tensione, che possono influenzare le prestazioni dei dispositivi elettrici ad esso collegati.
D'altra parte, se scegli un trasformatore con una capacità troppo elevata, stai sprecando soldi. Un trasformatore più grande costa di più da acquistare, installare e mantenere. Inoltre, consuma più perdite in assenza di carico, il che significa bollette elettriche più elevate nel tempo.
La nostra gamma di prodotti
In qualità di fornitore di trasformatori di distribuzione, offriamo un'ampia gamma di trasformatori per soddisfare le diverse esigenze. Ad esempio, il nostroTrasformatore di distribuzione trifase montato su padè un'ottima opzione per le applicazioni esterne. È progettato per essere installato su una soletta in cemento ed è adatto sia per aree residenziali che commerciali.
Abbiamo ancheTrasformatore di distribuzione trifase a bagno d'olioETrasformatore di distribuzione dell'olio in rame, ideali per carichi più grandi e applicazioni più impegnative.
Contattaci per le tue esigenze di trasformazione
Se stai cercando un trasformatore di distribuzione, è essenziale ottenere la giusta capacità nominale. Il nostro team di esperti può aiutarti a determinare il trasformatore perfetto per le tue esigenze specifiche. Che tu sia un piccolo imprenditore o parte di un grande progetto industriale, abbiamo le soluzioni per te. Non esitate a contattarci per una consulenza dettagliata e per discutere le vostre opzioni di acquisto.
Riferimenti
- Manuale sulla distribuzione dell'energia elettrica di Dugan, McGranaghan e Beaty
- Ingegneria dei trasformatori: progettazione, tecnologia e diagnostica di GC Swarup
